高風圧送排風機

NB-4/5/6/850E・860E形

最高の風圧・風量と、優れた耐久性を誇る、[風のニシムラ]の高性能送排風機NB シリーズ。

特長
  1. 独特設計の専用ファンにより同一容量の送風機中では最高の風圧と風量を発生します。
  2. 当社独特の全閉外扇形専用モータと密封ベアリングの使用により煩雑な保守の心配はありません。
  3. 洗練されたデザインは優美な外観と一貫作業の長所と合わせ、堅牢な構造を誇っております。
高風圧送排風機
主な用途
送風

重油バーナーを始めとする汎ゆる燃焼装置・合成化学・製氷・製粉・ガラス工業の気体圧送。

排気

クリーニング機械・化学・食品工場に於ける気体の分離・或いは有害ガスの除去。

集塵

研磨・セメント・製粉・製茶・製材・紡績工場に於ける塵埃・細粉細片の回収。

カタログダウンロード

高風圧送排風機

カタログPDF
仕様(3相200V)

※ 外形寸法図及びCADデータに関しましては、こちらのページをご覧ください。

形 式 口 径
(mm)
出 力
(kW)
電源電圧
(V)
周波数
(Hz)
電 流
(A)
回転数
(min-1
最高風圧
(kPa)
最大風量
(m3/min)
質 量
(kg)
性 能
曲線図
NB-4 φ63 0.21 3φ200 50 1.1 2890 1.45 4.8 14 PDF
60 1.0 3460 2.1 PDF
NB-5 φ75 0.3 50 1.5 2850 1.9 6 15 PDF
60 1.4 3400 2.7 PDF
NB-6 0.4 50 2.0 2820 2.8 7 17 PDF
60 1.8 3380 3.9 4 PDF
NB-850E 0.75 50 3.1 2850 5.5 5 34 PDF
NB-860E 60 3.0 3420 28 PDF

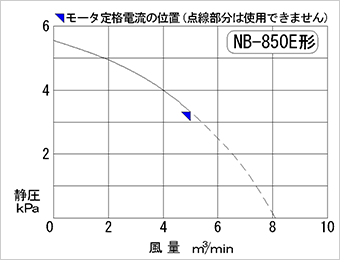

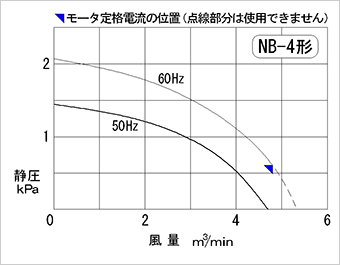

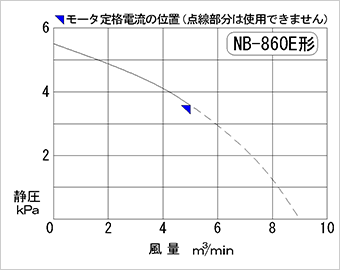

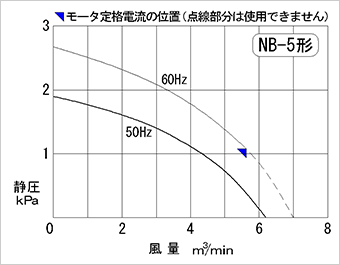

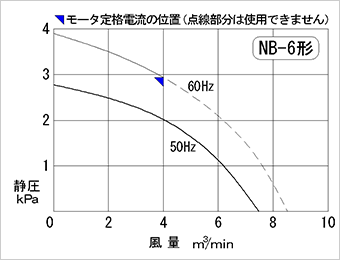

性能曲線
性能曲線図性能曲線図
性能曲線図性能曲線図
性能曲線図
寸法図

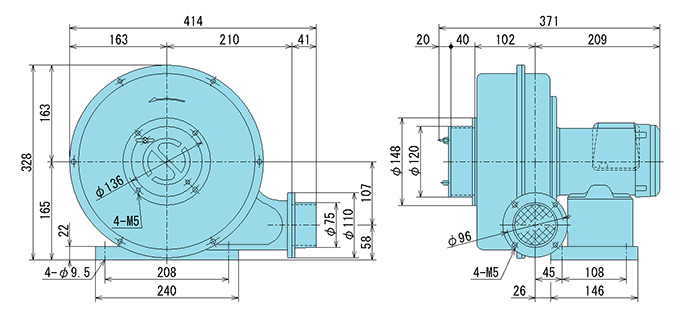

NB-4
寸法図
NB-5
寸法図

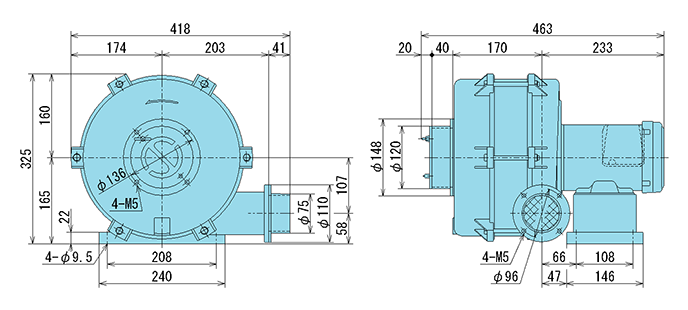

NB-6
寸法図

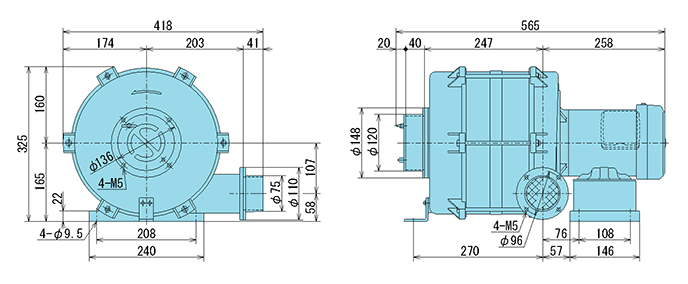

NB-850E
寸法図

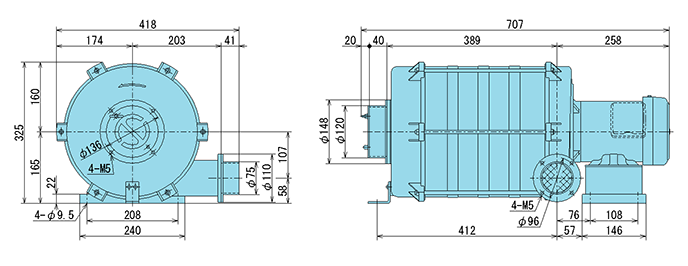

NB-860E
寸法図
