汎用送排風機

NK-5/8E/200E/300E/500E/750E/1000E/1500E形

ニシムラならではの特殊設計ファン、 スパイラルケーシング、専用モータの強力トリオが、 消費電力の経済性にチャレンジしました。

特長
  1. 最も進んだ専用モータと高い効率を誇る特殊ファンとの直結により円滑な回転から強力な風力を発生します。
  2. 全閉外扇形モータと密封ベアリングの採用で、煩雑な保守の心配はありません。
  3. すぐれたデザインはスマートな外観と堅牢な構造を備えています。
汎用送排風機
主な用途
  • タバコ粉末の回収(細刻機運転中)
  • 空気の圧送(プラスチック合成)
  • プラスチック成形機
  • 湿気の除去(製パン作業)
  • 金粉イリヂューム粉の回収(ペン先研磨作業)
  • フィルムの乾燥
  • 鉄粉塵埃の集塵(ベアリング研磨作業)
  • 高圧空気の送風(オイルバーナー用)
カタログダウンロード

汎用送排風機

カタログPDF
仕様(3相200V)

※ 外形寸法図及びCADデータに関しましては、こちらのページをご覧ください。

形 式 口 径
(mm)
出 力
(kW)
電源電圧
(V)
周波数
(Hz)
電 流
(A)
回転数
(min-1
最高風圧
(kPa)
最大風量
(m3/min)
質 量
(kg)
性 能
曲線図
NK-5 φ120 0.4 3φ200 50 1.9 2900 1.3 12.0 18 PDF
60 1.7 3475 1.8 11.5 PDF
NK-8E φ160 0.75 50 3.1 2850 2.2 20 26 PDF
60 3.0 3420 PDF
NK-200E φ120 1.5 50 5.6 2865 2.6 30 46 PDF
60 3435 PDF
NK-300E φ142 2.2 50 8.3 2890 3.0 46 56 PDF
60 8.1 3465 42 PDF
NK-500E φ170 3.7 50 13.0 2930 4.5 45 84 PDF
60 3510 PDF
NK-750E φ195 5.5 50 20.0 2935 5.3 60 116 PDF
60 19.5 3525 65 PDF
NK-1000E 7.5 50 26.5 2940 5.8 70 128 PDF
60 3525 PDF
NK-1500E 11 50 38 2950 8.2 60 215 PDF
60 3540 7.2 75 PDF

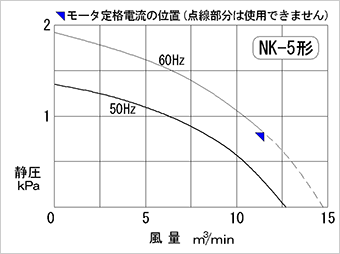

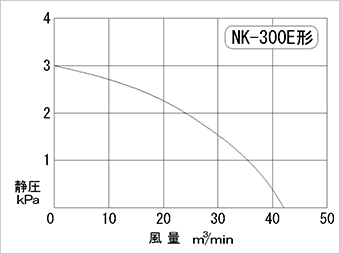

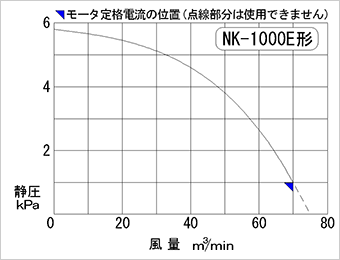

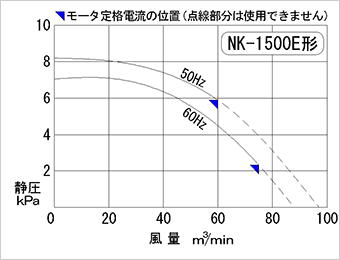

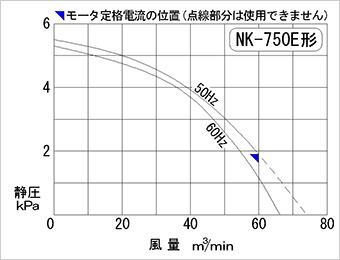

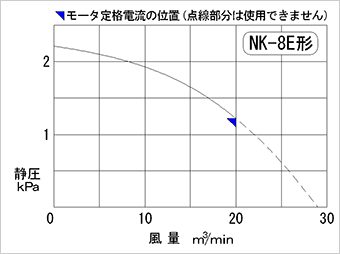

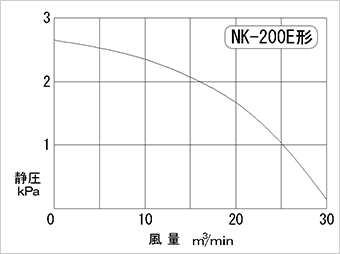

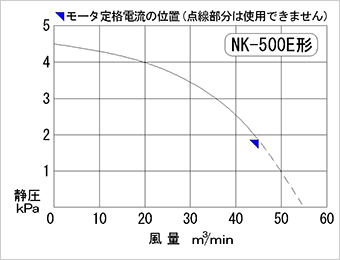

性能曲線
性能曲線図性能曲線図
性能曲線図性能曲線図
性能曲線図性能曲線図
性能曲線図性能曲線図
寸法図

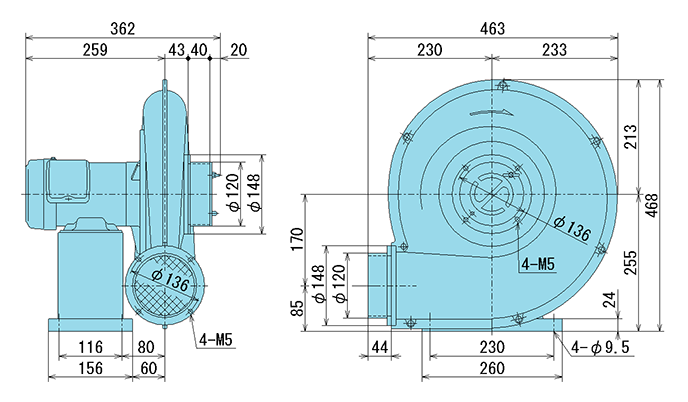

NK-5形
寸法図

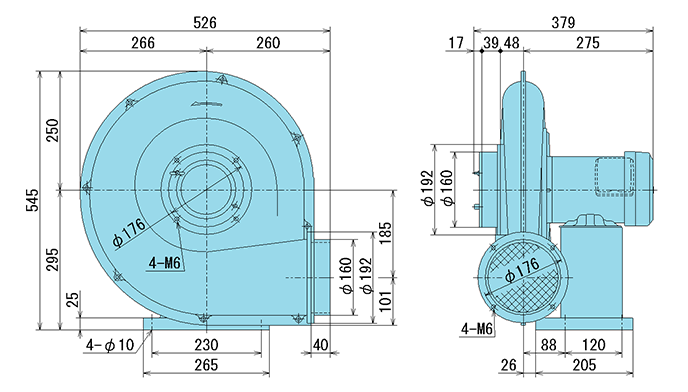

NK-8E
寸法図
NK-200E

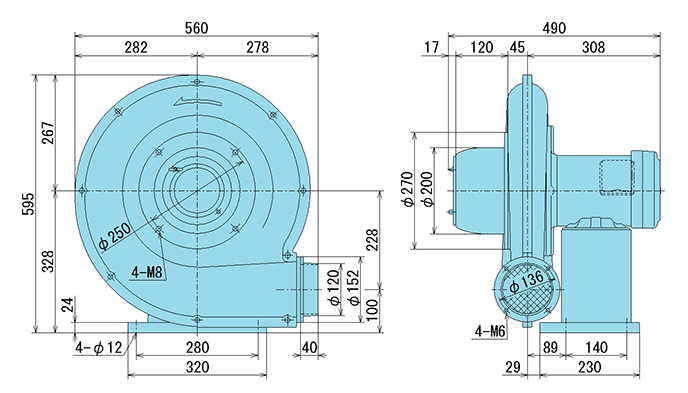

寸法図
NK-300E

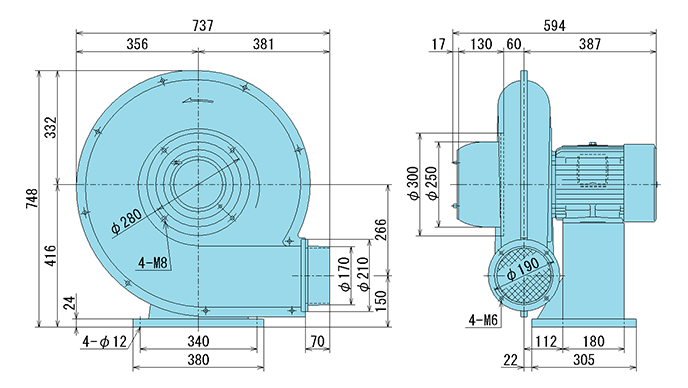

寸法図

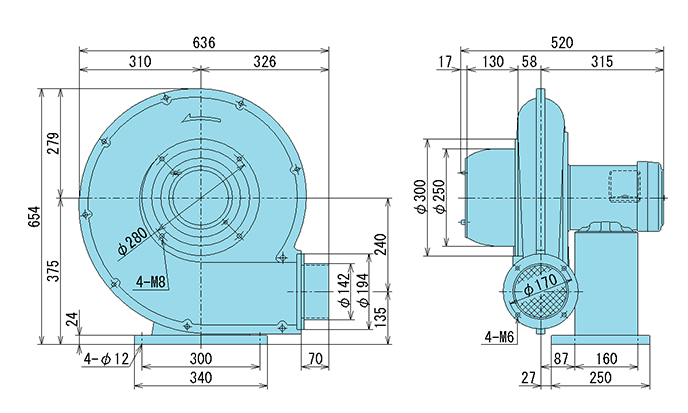

NK-500E

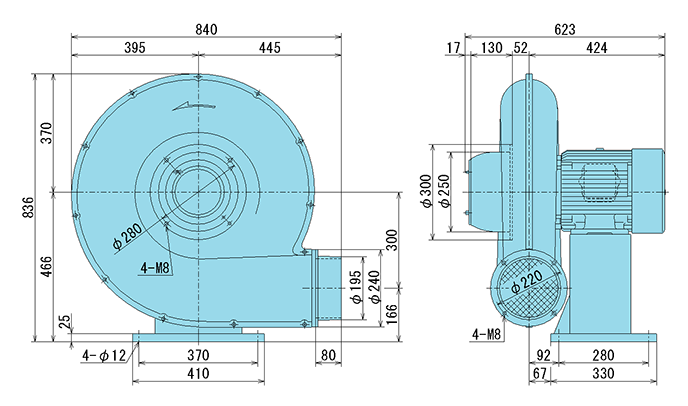

寸法図

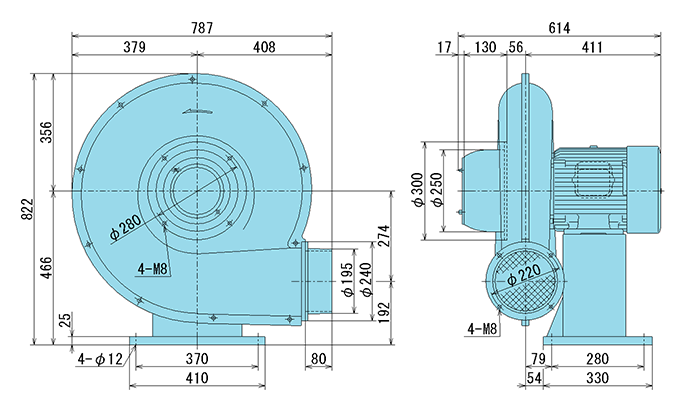

NK-750E
寸法図
NK-1000E

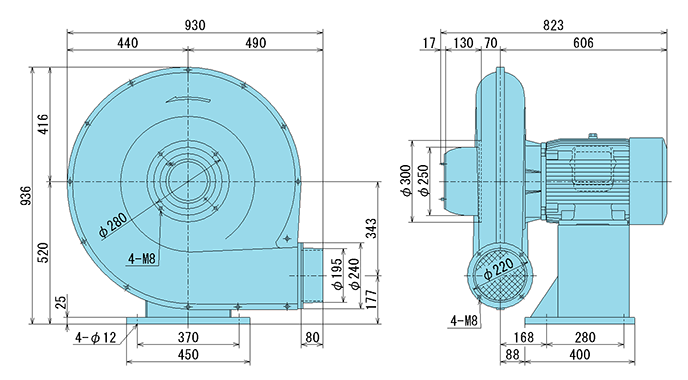

寸法図
NK-1500E
寸法図
